上海湖泉阀门集团有限公司电动截止阀,质量三包:可以无条件(包退,包换,包运费),您一点后顾之忧也没有，电动截止阀的种类比较多，比如美标截止阀、锻钢截止阀、Y型截止阀、角式截止阀、国标截止阀、手动截止阀、电动截止阀等等，那电动截止阀的结构图是什么呢?这就需要按截止阀的分类来分别描述了，因为不同的截止阀其结构示意图也是有着区别。下面带哦大家一起来了解不同类别的电动截止阀结构图吧!

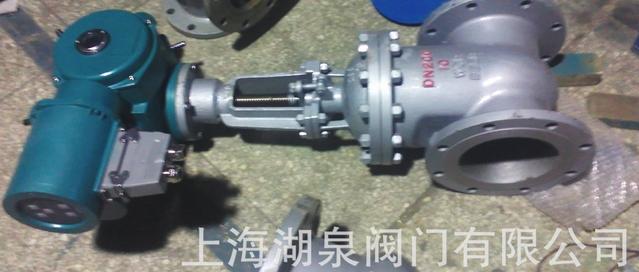

湖泉阀门电动截止阀是由电动执行器和截止阀两部分组成。它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。讲述了截止阀的工作原理、截止阀型号规格、截止阀符号与截止阀图片、截止阀结构图,了解截止阀和闸阀的区别,方便工作中截止阀的选型。防爆电动截止阀是通过电动执行器转动，带动阀塞上升，开启，下降关闭，属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关闭截阀门的力比开启截阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

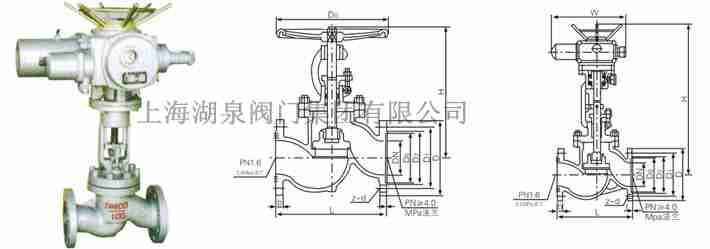

电动截止阀的结构详细图解电动截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不?；榭鱿陆?，方便快捷，不影响系统运行。 配有多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。电动截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。湖泉阀门厂家电动截止阀是利用阀杆升降带动阀头，从而改变阀盘与阀座之间的距离达到启闭控制的阀门，截止阀是在化工生产中使用范围广的截断类阀门。截止阀在实际生产中主要用于水、蒸汽、压缩空气等管路的控制，但不宜应用于粘度大易结晶的材料。在使用时判断阀门启闭状态的主要方式，是观察阀杆露出阀盖的高度，以此来控制阀门的操作。电动截止阀阀杆与阀盖连接的部分可能存在空隙，容易出现介质泄漏，这一点可以通过填料密封来解决。

上海湖泉阀门直流式电动截止阀直流式截止阀的阀杆和通道成一定的角度，其阀座密封面与进出口通道也有一定的角度，阀体可制成整体式或分开式。阀体分开式截止阀用两阀体把阀座夹在中间，便于维修。这类截止阀使流体几乎不改变流动方向，在截止阀中流阻最小。阀座和阀瓣密封面可堆焊硬质合金，使整个阀门更耐冲刷和腐蚀，非常符合于氧化铝生产工艺流程中的管路控制，同时也适合于有结焦和固体颗粒的管道中。

上海湖泉阀门角式电动截止阀角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处，这样既节约了90°弯头，又便于操作。因此，这类阀门最适合在化肥厂的合成氨生产系统中和制冷系统中采用。如J44H-160、J44H-320、L44H-160、L44H-320就完全是为合成氨生产系统而设计的。

上海湖泉阀门针型电动截止阀，它是作为精确的流量控制用的。阀瓣通常于阀杆做成一体，它有一个与阀座配合、精度非常高的针妆头部。而且针型电动截止阀阀杆螺纹的螺距比一般普通截止阀的阀杆螺纹螺距要细。在通常情况下，电动截止阀的结构详细图解针型截止阀阀座孔的尺寸比管道尺寸小。因此，它通常只限于在公称通径小的管线中适用，更多的用于取样阀。

上海湖泉阀门高温高压电站截止阀，该阀的结构特点是阀体与阀盖的连接均采用压力自紧密封式或夹箍式，阀体与管路的连接形式为对接焊连接，阀体材料多采用铬钼钢或铬钼钒钢，密封面大都堆焊硬质合金。因此，该类阀门耐高温高压，抗热性好；电动截止阀的结构详细图解密封面耐磨损、耐擦伤、耐腐蚀，密封性能好，寿命长。最适用于火电工业系统、石油化工系统及冶金等的高温高压、蒸汽、油品、过热蒸汽的管路上。

上海湖泉阀门波纹管电动截止阀，波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，电动截止阀的结构详细图解以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

上海湖泉阀门直通电动截止阀直通截止阀的介质进出口通道在同一个方向，呈180°，这种形式的截止阀，使流动状态的破坏程度相对减小，电动截止阀的结构详细图解因此通过阀门的压力损失也相应减少。它依靠阀杆压力,使阀瓣密封面与阀座密封面紧密结合,阴止介质流通。在启闭过程中密封面之间摩擦力小,耐磨,开启高度小,制造工艺性能好等特点，与闸阀相比，截止阀的结构较简单，制造和维修都比较方便。它是工业部门中使用最广泛的一种阀门。
