上海湖泉阀门集团有限公司电动蝶阀D941W-0.5PKX DN900兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性。适用温度: -40℃～425℃，阀座与蝶板几乎无磨损，具有越观越紧的密封功能，密封圈选用不锈钢制作，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点，采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长，蝶板采用绗架结构，强度高，过流面积大，流阻小，具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装，以多工位（旋转90°或180°）安装，便于用户使用。

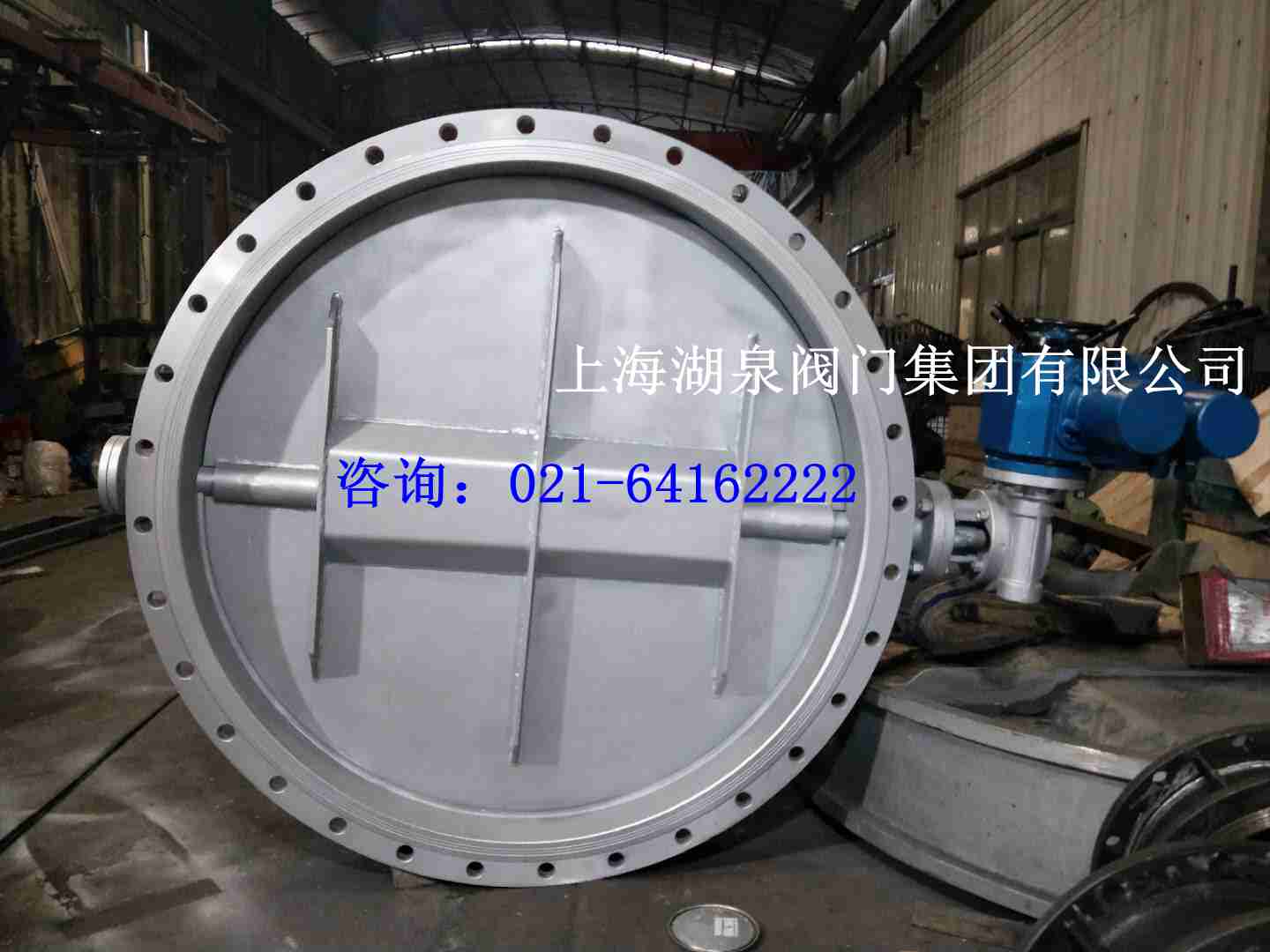

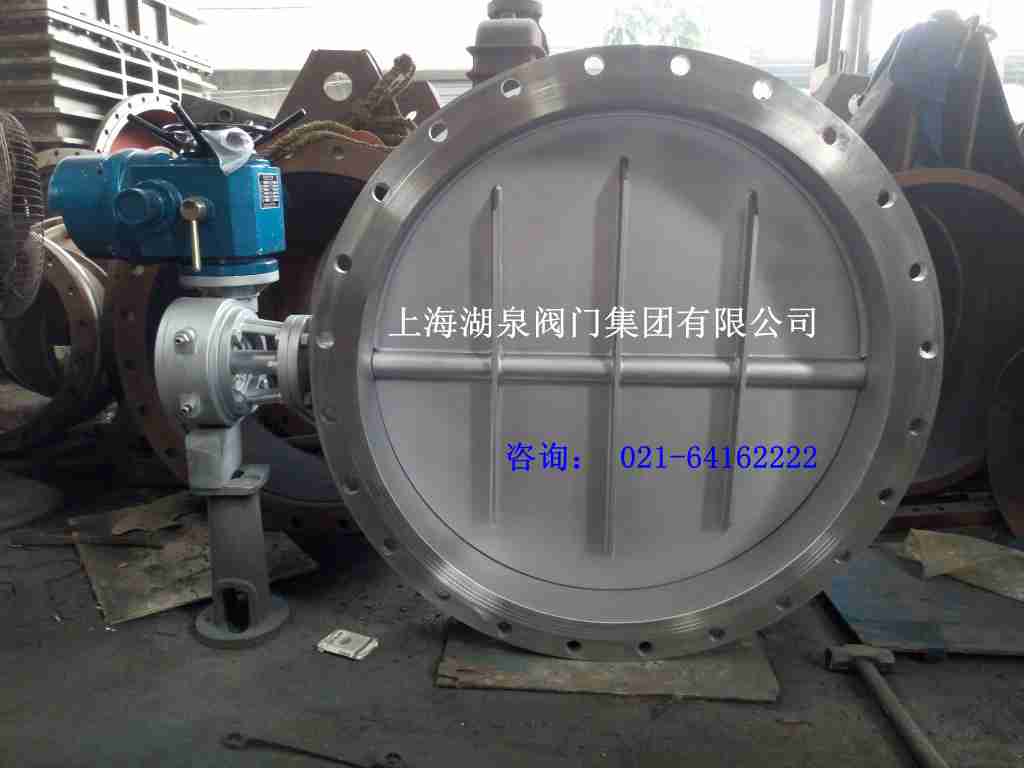

上海湖泉阀门D941W-0.5PKX DN900电动蝶阀产品采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

电动蝶阀D941W-0.5PKX DN900型号产品说明主要性能
公称压力：0.1Mpa
适用温度：-10~300℃、-20~420℃、-30~500℃、
驱动方式：手动、电动、气动、液动、电液动
适用介质：含尘烟气、空气、煤气及含尘气体气阀体
电动通风蝶阀低泄漏率：＜1%
泄漏率：普通型＜3%


电动蝶阀D941W-0.5PKX DN900型号产品说明主要外形尺寸

公称通径		结构长度		H	外形尺寸(参考值)
DN		L			D343			D643			D943
毫米mm	英寸inch	短系列	长系列		H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-


D941W-0.5PKX DN900通风电动碟阀、通径分为：200、250、300、300、400、400、600、700、800、900、1000、1100、1200、1300、1400、1500、1600；风湿为：小于350；工作压力：0.1；法兰外径分别为：320、380、430、430、560、540、800、895、1000、1080、1240、1360、1460、1580、1680、1800、1900；法兰孔分布直径分别为：285、335、385、495、485、740、840、940、1020、1160、1230、1330、1440、1540、1650、1750；尘兰间距（阀宽）分别为：180、180、185、180、260、265、300、300、350、500、500、500、600、600、650、650、700
传动方式分别为：手动及电动两种。
