产品名称：SZBQ941F-16C/P防爆电动紧急切断阀[ 2021-06-28 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、SZBQ941F-16C/P防爆电动紧急切断阀产品介绍

上海湖泉阀门有限公司电动防爆紧急切断阀适用介质液lv，阀体材质316L，浮动式法兰球阀，防爆电动装置，密封PTFE，压力PN16~25，适用介质：水气体油品等，通经DN15-DN200，（国标），防爆等级为ExdIIBT4也可以做ExdIICT6。带动阀杆驱动球体旋转，使介质顺利通过。广泛用于石油、化工、燃气、冶金、环保、煤矿、电力等行业，湖泉阀门防爆电动紧急切断阀是一种纯电动关闭或打开的紧急切断阀，电动执行器采用防爆型带手轮装置防爆等级EXdiiCT5、电源：220V。阀门采用球型结构，防火防静电浮动式球阀或大口径固定式球阀。

二、 SZBQ941F-16C/P防爆电动紧急切断阀产品主要特点

1、防爆电动紧急切断阀采用防静电、防火等安全措施

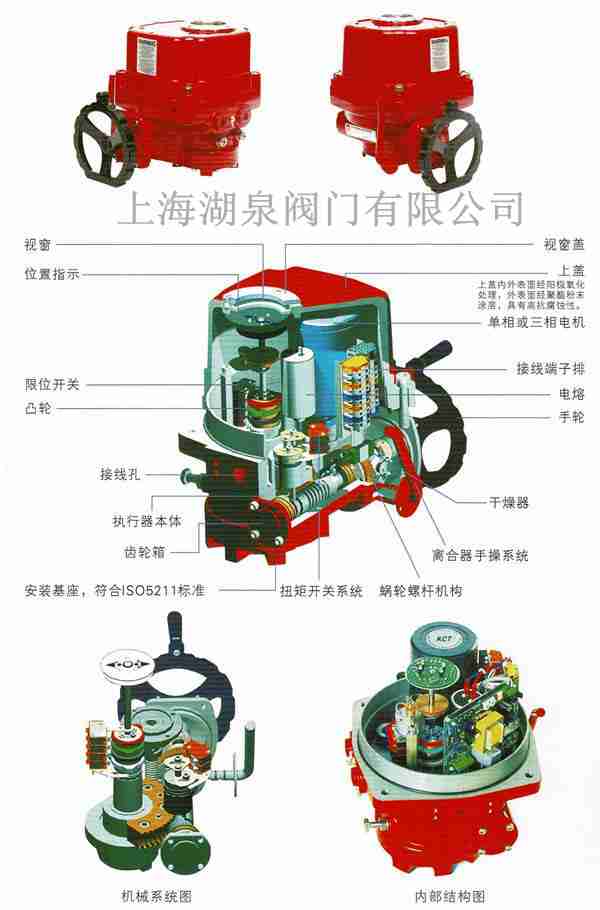

2、电动执行器配有手轮装置可以在现场关闭阀门
3、.当无故断电时阀门自行关闭无需人员到现场去关闭阀门
4、防爆电动紧急切断阀可通过PLC远程控制和就地控制来切换
5、当事故排除通电后无需工作人员去操作，阀门自行打开跟之前关闭的位置

三、 SZBQ941F-16C/P防爆电动紧急切断阀产品主要技术参数

公称通径DN(mm)	DN15～DN250
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	液氨、液化石油气、氧气、天然气介质等
介质温度	-40～+180℃ -40～+200℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)

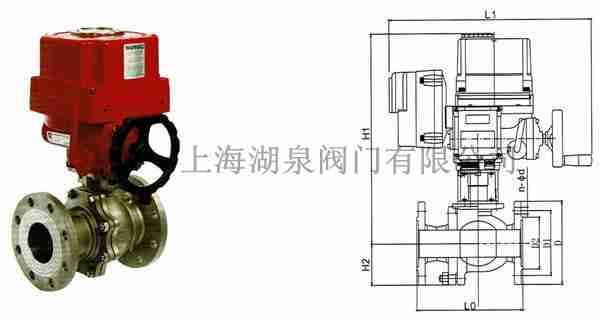

公称通径DN(mm)	尺寸(mm)
公称通径DN(mm)	L	D3	D2	D1	b	f	N-d
15	108	95	65	45	14	2	4-14
20	117	105	75	55	14		4-14
25	127	115	85	65	14		4-14
32	140	135	100	78	16		4-18
40	165	145	110	85	16	3	4-18
50	178	160	125	100	16		4-18
65	190	180	145	120	18		4-18
80	203	195	160	135	20		8-18
100	305	215	180	155	20		8-18
125	256	245	210	185	22		8-18
150	394	280	240	210	24		8-23
200	457	335	295	265	26		12-23
250	533	405	335	320	30		12-25
