产品名称：ZSPQ气动快速切断阀[ 2013-08-23 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    ZSPQ气动快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座型式，DN20阀芯为单导向，DN25~200阀芯为双导向，具有 结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密关闭，快速放空的自动控制系统中。

    气动快速切断阀型号规格：

    类别 软密封 硬密封
    常温型 中温型 高温型 低温型
    型号 ZSPQ-40 ZSPQ-40G ZSPQ-40G ZSPQ-40D
    规格 DN20～200

    产品主要零件材料：

    ZSPQ气动快速切断阀主要零件材料
    零件名称 材料
    阀体、阀盖 ZG270-500、ZG1Cr18Ni9Ti
    阀杆、阀芯 1Cr18Ni9
    密封填料 V型聚四氟乙烯
    密封垫 1Cr18Ni9夹石棉板
    蜗杆 45
    O型密封圈 耐油橡胶
    压缩弹簧 60Si2Mn
    支架 HT270
    蜗轮箱、蜗轮、气缸、轴承盖、活塞 HT200
    推杆 2Cr13

    产品主要性能参数：

    ZSPQ气动快速切断阀主要性能参数
    公称通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    阀座直径 mm 26 43 43 52 62 79 94 115 145 166 216 可与本公司
    商洽生产
    额定流量系数 Kv 6.5 10 15 25 40 65 100 150 260 350 540
    公称压力 MPa 4.0(JB/T79·2-94)
    行程 mm 16 25 40 60
    介质温度 ℃ -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
    流量特性 两位快开式
    配执行机构 ZSD-D ZSD-3 ZSD-5 ZSD-7
    法兰尺寸、型式 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
    阀体材质 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

    ZSPQ气动快速切断阀性能指标：

    公称通径 mm 20 25 32 40 50 65 80 100 125 150 200
    泄漏量
    滴/min    		 软密封 0
    硬密封 1 3 5 7 9
    切断时间 S 1～2 2～4

    额定行程偏差%    		 +10
    注：泄漏量试验介质为水

    ZSPQ气动快速切断阀允许压差 MPa:

    公称通径 mm 20 25 32 40 50 65 80 100 125 150 200
    允许压差 气开 4.0 4.0 4.0 2.8 3.5 2.4
    气关 4.0 2.5 1.7 1.0 1.1 0.8 0.6

    产品订货须知：

    一、①气动快速切断阀产品名称与型号②气动快速切断阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的气动快速切断阀型号，请按气动快速切断阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

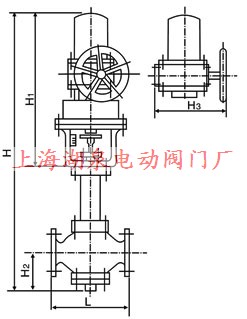

  • ZSPQ气动快速切断阀结构图
