产品名称：电动蝶阀d943h-25c dn400（硬密封三偏心）[ 2023-10-07 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍

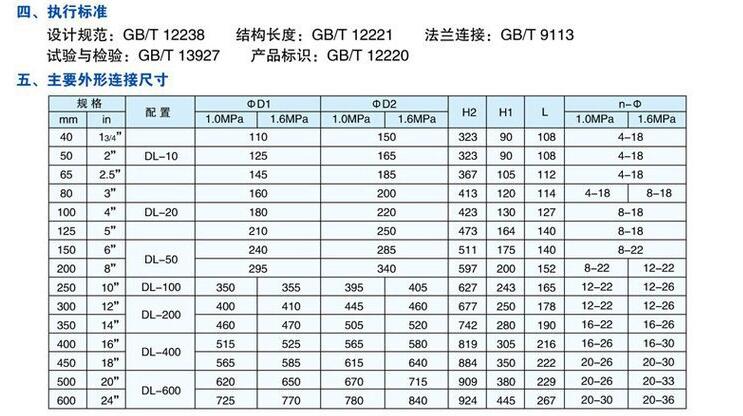

- 规格尺寸
- 结构图片
一、电动蝶阀d943h-25c dn400（硬密封三偏心）介绍
上海湖泉阀门集团有限公司蝶阀电动三偏心蝶阀D943采用三偏心硬密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈不锈钢制作,具有金属硬密封和弹性密封的双重...高温高压工况下,仍具有稳定的密封性能。它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能，食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减 少其扭矩力,达到省力,节能之功能。
二、电动蝶阀d943h-25c dn400（硬密封三偏心）特点
1、阀体 阀体形式 直通铸造阀 公称通径 DN50～1200mm 公称压力 PN1.0、1.6、2.5MPa 法兰标准 GB/T9113、 JB/T79、HG20594及其他标准 连接形式 法兰式、对夹式 阀盖形式 一体式 压盖型式 压板压紧式 密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
2、阀内件 阀芯形式 "蝶"型垂直板式 流量特性 近似等百分比 阀芯材料 铸钢、不锈钢（CF8、CF8M、CF3、CF3M）
3、执行器 执行器型号 CHR、3810R、DZW、HQ、PSQ电动执行机构 主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC 防护等级：相当IP65（或IP67）、隔爆标志：ExdⅡBT4、手操功能：手柄 环境温度：-25～+70℃、环境湿度：≤95%
三、电动蝶阀d943h-25c dn400（硬密封三偏心）技术参数
公称通径：DN50-DN1500
公称压力：1.0，1.6MPa，2.5mpa
阀板材质：铸钢、不锈钢
阀板材质：铸钢衬氟、304衬氟、铸钢衬胶
密封阀座：PTFE，橡胶，金属密封，本体
结构形式：中线型、三偏心
连接方式：对夹 ，法兰式
电压范围：AC220V/110V/380V/24V 50/60HZ
温度范围：软密封：≤150℃；硬密封：≤450℃
功能选项：开关型、调节型、防爆型、反馈型
控制形式：普通开关切断型、智能调节式输入输出4-20MA
环境温度：-30℃～+70℃
电源电压：AC220V、AC380V（其他定制DC24等）50/60Hz
