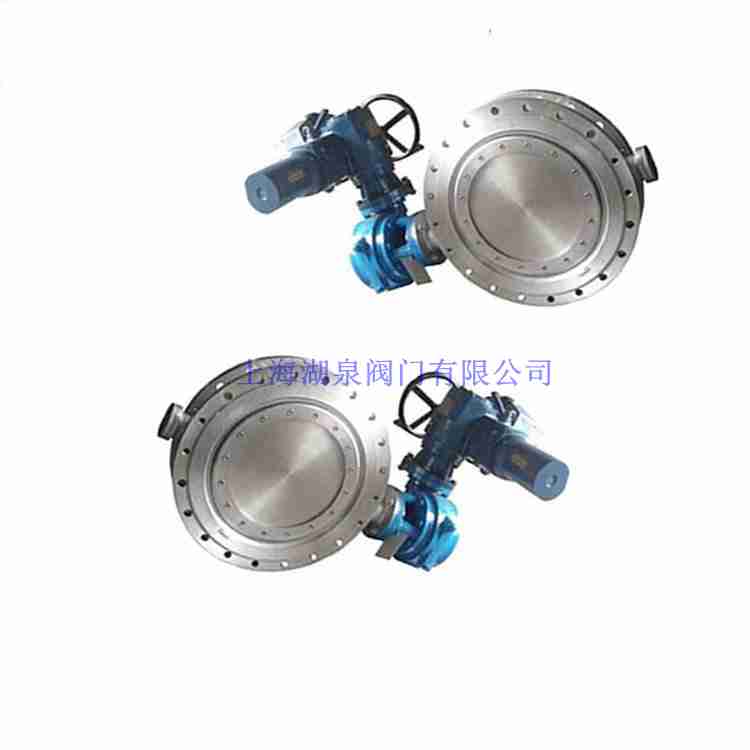

产品名称：d943h—25 dn350 电动法兰三偏心蝶阀[ 2021-09-03 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

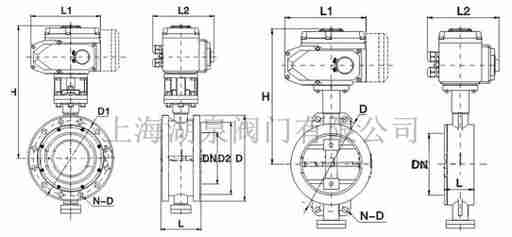

结构图片

一、d943h—25 dn350 电动法兰三偏心蝶阀产品概述

上海湖泉阀门d943h—25 dn350 电动法兰三偏心蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀具有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。第1个偏心：阀轴位于阀板轴后面，使得密封能够完全紧密环绕接触整个阀座。第2个偏心：阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。第3个偏心：阀座锥体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。该三偏心蝶阀巧妙的把三偏心都放在了阀板上，在阀板的外边缘采用部分外球面结构。此结构需使用自行设计的简单夹具在数控机床上完成，外偏心球面经抛光处理达到粗糙度Ra0.4，球面镀铬或堆司太莱合金，硬度达到HRC45～60。把偏心角放在阀板上，阀座用压圈压在阀体上，解决了普通三偏心蝶阀加工中遇到的困难，阀体、阀板、阀座配对使用不能互换，损坏之后维修成本过高等一系列问题，且所有零件模块化，库房管理简单，加工简单、维修方便，降低备件成本。上海湖泉三偏心蝶阀适合制作大口径阀门，可以广泛应用到石油的输送管道切断，冶金钢厂，煤气总管道调节、切断，化工冶炼装置介质调节切断，水处理设备进、出水调节切断，热电站的冷却水系统，天然气，碱液，海水、酸液等行业中。

二、d943h—25 dn350 电动法兰三偏心蝶阀产品概特点

1、蝶板密封圈为硬层叠式金属片，具有金属硬密封和弹性密封的双重优点，该蝶阀无论在低温和高温情况下，均具有优良的密封性能。
2、d943h—25 dn350 电动法兰三偏心蝶阀采用偏心结构，阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。
3、阀体密封面，采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、结构独特，操作灵活、不受介质压力的高、低影响，密封性能可靠，使用寿命长。
5、d943h—25 dn350 电动法兰三偏心蝶阀耐高温、耐腐蚀。

三、d943h—25 dn350 电动法兰三偏心蝶阀产品主要零部件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

四、d943h—25 dn350 电动法兰三偏心蝶阀技术参数

公称压力 MPa	强度试验 MPa	密封试验 MPa	试用温度 °C	适用介质
1.0	1.5	1.1	600°C	水、蒸汽、煤气、油类、热空气、腐蚀性等介质
1.6	2.4	1.76
2.5	3.8	2.75
4.0	6.0	4.4

公称通径DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Cv	110	180	232	368	656	1000	1760	3390	4730	6700	8900	10500	14800	20500	31000	43000	55600	70700
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	50:1

DN阀门口径	50	80	100	125	150	200	250	300	350	400	450	500
60°开度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760
90°开度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000
DN阀门口径	600	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000
60°开度	9710	13620	17890	22190	25990	32500	38800	45500	51400
90°开度	2060	27880	36540	44950	57630	67700	600	96600	109600
