产品名称：J941H、J941Y、J941W电动法兰截止阀[ 2013-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 产品说明：

    J941H、J941Y、J941W电动法兰截止阀：电动、法兰连接、直通式，阀座密封面材料为碳钢堆焊铁基合金，公称压力 PN16~PN160，阀体材料为碳素钢，主要用于水、蒸汽、油品等。

    产品结构特点：

    1、选材考究，符合国内、外相关标准，结构合理，造型美观。

    2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

    4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

    5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

    6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

    7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不?；榭鱿陆校奖憧旖?，不影响系统运行。

    8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

    产品性能参数：

    J941H、J941Y、J941W电动法兰截止阀主要性能参数
    型号 PN 工作压力/Mpa 适用温度/℃ 适用介质 材料
    阀体、阀盖、阀瓣 阀杆 密封面 填料
    J941H-16C-160C 16-160 1.6-16 ≤425 水、蒸汽、油品 碳素钢 铬不锈钢 碳钢堆焊铁基金刚 柔性石墨
    J941Y-16C-160C 16-160 1.6-16 ≤425 水、蒸汽、油品 碳素钢 铬不锈钢 碳钢堆焊硬质合金 柔性石墨
    J941Y-16I-160I 16-160 1.6-16 ≤550 蒸汽、油品 铬钼钢 耐热钢或铬不锈钢 铬钼钢堆焊硬质合金 柔性石墨
    J941Y-16V-160V 16-160 1.6-16 ≤570 水、蒸汽、油品 铬钼钒钢 耐热钢或铬不锈钢 铬钼钒钢堆焊硬质合金 柔性石墨
    J941Y-16P-160P 16-160 1.6-16 ≤150 弱腐蚀性介质 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛钢堆焊硬质合金 聚四氟乙烯
    J941Y-16R-160R 16 1.6 ≤425 腐蚀性介质 铬镍钼钛钢 铬镍钼钛钢 — —
    J941W-16P-160P 16-160 1.6-16 ≤150 弱腐蚀性介质 铬镍钛不锈钢 铬镍钛不锈钢 本体密封 聚四氟乙烯
    J941W-16R-160R 16-160 1.6-16 ≤150 醋酸类 铬镍钛不锈钢 铬镍钛不锈钢 — 聚四氟乙烯

    产品订货须知：

    一、①电动法兰截止阀产品名称与型号②电动法兰截止阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的电动法兰截止阀型号，请按电动法兰截止阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

  • 产品外形及结构尺寸：

    J941H、J941Y、J941W电动法兰截止阀主要外形及结构尺寸
    公称压力
    PN(MPa)    		 公称通径
    DN(mm)    		 标准值 参考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 质量(kg)
    1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
    65 290 180 145 120   22 3 　 8-φ18 590 690 65
    80 310 195 160 135   22 3 　 8-φ18 590 715 67
    100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
    125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
    150 480 300 250 218   30 3 　 8-φ25 810 810 215
    200 600 360 310 278   34 3 　 12-φ25 810 967 322
    250 622 425 370 332   36 3 　 12-φ30 830 1143 585
    300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
    16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238

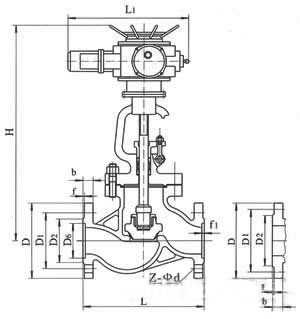

  • 产品结构图：

    J941H、J941Y、J941W电动法兰截止阀结构图
