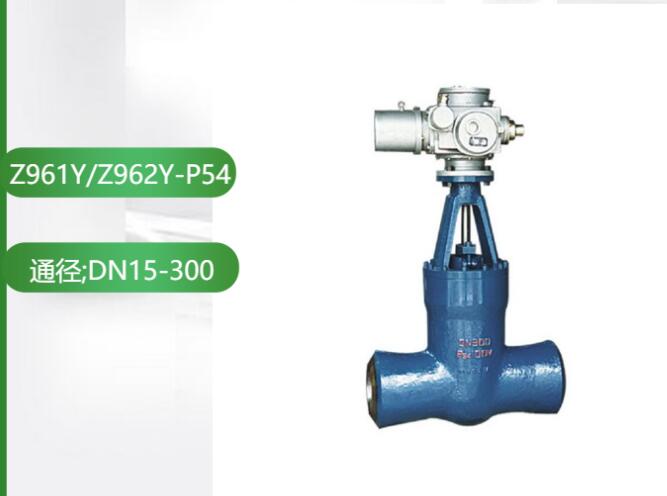

产品名称：Z962Y-P54-140V DN150双闸板楔形电动闸阀[ 2024-07-25 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Z962Y-P54-140V DN150双闸板楔形电动闸阀介绍

上海湖泉阀门集团有限公司Z962Y-P54-140V DN150双闸板楔形电动闸阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，中道自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。高温高压电站闸阀其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。

二、Z962Y-P54-140V DN150双闸板楔形电动闸阀介绍

1、采用压力自紧式密封结构，双闸板，两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀的抗擦伤性。
5、阀门的开启和关闭由电动装置来控制，电动装置由专用电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成，除就地操作外，还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。

三、Z962Y-P54-140V DN150双闸板楔形电动闸阀介绍

型号	公称通径 DN （ mm ）	主要尺寸（ mm ）			重量（ kg ）
型号	公称通径 DN （ mm ）	L	D1	D2	重量（ kg ）
Z962H-200 Z960Y-200 Z962Y-P54100V Z960Y-P54100V	150	650	164	200	420
	175	750	186	223	526
	200	800	200	262	550
	225	850	233	282	595
	250	950	275	325	1210
	300	1200	312	380	2100
Z962H-250 Z960Y-250 Z962Y-P54140V Z962Y-P54140V	150	700	150	200	420
	175	750	175	223	530
	200	800	200	262	560
	225	850	220	282	600
	250	950	265	325	1220
	300	1194	305	380	2120
Z960Y-320 Z960Y-P57170V	150	700	150	200	615
	175	750	170	225	680
	200	800	200	262	695
	225	850	207	283	700
	250	950	250	325	1460
	300	1245	265	377	2650

主要外形尺寸、连接尺寸及重量

公称压力	公称通径 (mm)	标准值			参考值					电装型号
公称压力	公称通径 (mm)	L	D1	D2	h	L1	H	H1	质量(Kg)	电装型号
20 P54710	125	700	138	172	120	810	1124	147	305	DZW60
	150	700	164	200	135	810	928	140	406	DZW60
	175	750	187	222	160	830	1059	182	564	DZW90
	225	850	233	282	205	830	1059	182	574	DZW120
	250	900	275	330	230	870	1240	227	623	DZW180
P5410V	225	850	233	282	220	870	1240	227	629	DZW120
25	125	700	136	172	120	810	1064	170	400	DZW60
	150	705	158	198	135	830	1381	237	692	DZW90
	175	750	179	225	160	830	1381	237	655	DZW120
	225	850	221	282	205	870	1502	244	677	DZW180
	250	1050	265	334	230	870	1718	295	1714	DZW250
	300	1300	307	384	275	1170	1642	295	1668	DZW350

公称压力 PN(MPa)	公称通径 DN(mm)	标准值			参考值					电装型号
公称压力 PN(MPa)	公称通径 DN(mm)	L	D1	D2	h	L1	H	H1	质量(kg)	电装型号
25	350	1250	346	433	320	1170	2600	370	5530	DZW500
25	400	1384	416	516	370	1100	2890	410	5745	DZW800
P5414V	125	700	136	172	120	810	1064	170	400	DZW60
	150	70	158	198	135	870	1516	244	688	DZW90
	175	750	179	225	160	870	1506	237	653	DZW120
	225	850	221	278	205	870	1598	303	1316	DZW180
	250	1050	265	334	235	870	1875	302	1316	DZW250
	300	1300	307	284	275	1170	1642	300	1517	DZW350
	350	1250	346	433	320	1170	2600	370	5530	DZW500
	400	1384	416	516	370	1100	2890	410	5745	DZW80
32 P5417V	125	794	124	172	120	830	1318	214	768	DZW90
	150	914	164	198	135	870	1464	259	690	DZW120
	175	750	169	223	160	870	1518	256	1177	DZW120
	225	850	209	278	205	870	1580	303	1370	DZW250
	250	1270	255	334	235	1170	2420	363	3795	DZW350
	300	1400	306	406	275	1105	2500	370	4568	SMC-4
	350	1600	353	464	320	1100	2860	410	6440	DZW800
P5420V	125	794	120	172	120	830	1318	214	768	DZW90
	150	914	142	198	135	870	1484	264	908	DZW120
	175	960	163	223	160	870	1518	256	1216	DZW180
	225	850	201	278	205	870	1588	303	1388	DZW250
	250	1270	245	334	235	1170	2420	363	3973	DZW350
	300	1400	296	406	275	1100	2500	370	4672	DZW800
