产品名称：截止阀J61Y-P54-140V DN20高温高压电站焊接[ 2024-09-12 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

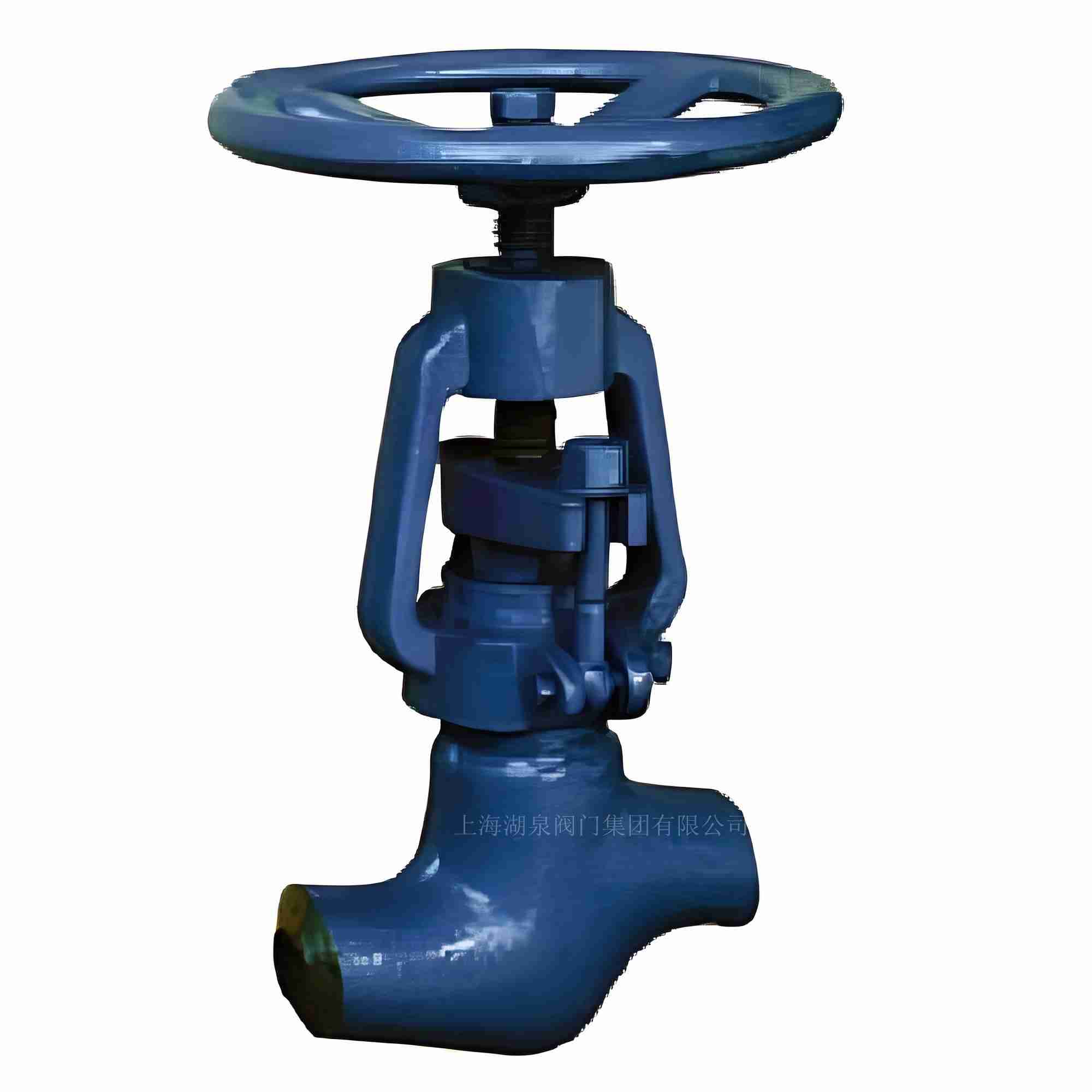

一、截止阀J61Y-P54-140V DN20高温高压电站焊接介绍

上海湖泉阀门集团有限公司截止阀J61Y-P54-140V是一种高温高压电站截止阀，具有多种优点和广泛的应用范围。‌截止阀J61Y-P54-140V的设计和制造遵循国家标准GB12235，确保了其结构合理、密封可靠、性能优良且造形美观。该阀门适用于高温高压的工况条件，公称压力范围为PN20～32MPa，工作温度可达570℃。它适用于石油、化工、水力、火力电站等各种系统的管路中，用于切断或接通管路介质，适用介质包括水、油品、蒸汽等。J61Y-P54-140V截止阀的操作方式多样，包括手动、齿轮传动、电动等，满足了不同用户的需求。

二、截止阀J61Y-P54-140V DN20选用原则

1、高温、高压介质的管路或装置上宜选用截止阀。
2、管路上对流阻要求不严的管路上。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm 的管路上，宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。

三、截止阀J61Y-P54-140V DN20零部件材料

零件名称	阀门	阀盖	阀杆	阀瓣	密封面	填料	阀杆螺母	手轮	紧固件
J61H型	25 WCB	25 40Cr	铬不锈钢铬钼铝钢氨化	铬不锈钢	铬不锈钢	柔性石墨	铝青铜	可锻铸铁	优质碳钢铬钼钢
J61Y型	25 WCB	25 40Cr	铬不锈钢铬钼铝钢氨化	25	硬质合金				优质碳钢铬钼钢
J61Y-P54型	ZG20CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬质合金				铬钼钢
J61Y-P55型	ZG15CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬质合金				铬钼钢
J61Y-P57型	ZG15CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬质合金				铬钼钢

主要尺寸DN（mm）	主要尺寸及连接尺寸（mm）							重量（kg）
主要尺寸DN（mm）	L	D1	D2	D3	a	H	D0	重量（kg）
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
10	120	12	25	-	40°	185	140	2.8
15	170	17	36	-	40°	247	200	7.5
20	170	22	42	-	40°	248	200	9
25	170	26	42	-	40°	248	240	9.5
