法兰截止阀阀门首页 > 产品展示 > 截止阀 > 法兰截止阀 >

产品名称：J941h-16c dn200法兰蒸汽电动截止阀价格优惠[ 2023-02-27 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 更多点击：截止阀

    一、J941h-16c dn200法兰蒸汽电动截止阀价格优惠产品介绍

    上海湖泉阀门集团有限公司 J941H法兰电动截止阀是由电动执行器和截止阀两部分组成,电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体...J941H-16C DN200电动铸钢截止阀_电动截止阀电动铸钢截止阀 J941H电动截止阀由截止阀与Z型多回转电动执行器组成,有开关型、调节型两种,工作电压一般为380VAC,...产碳钢蒸汽J941H-16C DN200旋转式 开关型电动碳钢截止阀,符合国内、外相关标准,结构合理,造型观。

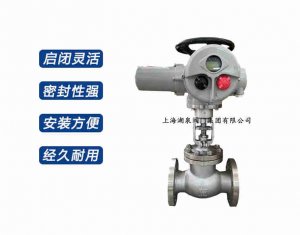

    电动截止阀

    二、J941h-16c dn200法兰蒸汽电动截止阀价格优惠产品特点

    1、使用比较简单。结构相对比较复杂的截止阀维保起来不容易,使用寿命相对比较强。
    2、电动截止阀工作行程小,开、关时间短。
    3、电动截止阀密封性好,密封面间摩擦小,使用寿命长。
    4、电动截止阀具有密封性能好,维修方便,是一种非常重要,应用领域广泛的散料处理阀门。

    三、J941h-16c dn200法兰蒸汽电动截止阀主要零部件材料


    阀体    		 阀盖 阀板 阀座 阀杆 填料 适用介质 适用温度
    WCB WCB+D507Mo D577 2Cr13 柔性石墨 水、油品、蒸汽 425
    ZG1Cr18Ni9Ti 0Cr18Ni9+Stellite12 Stellite6 1Cr18Ni9Ti PTFE 硝酸类 200
    ZG1Cr18Ni2Ti CFBM+Stellite12 1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti PTFE 磷酸、醋酸类、混酸 200
    ZG00Cr17Ni14Mo2 CF3M+Stellite12 Stellite6 316L PTFE 尿素、甲铵液、磷酸 200
    ZG1Cr5Mo ZG1Cr5Mo+Stellite12 Stellite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

    四、J941h-16c dn200法兰蒸汽电动截止阀主要外形连接尺寸


    公称压力    		 公称通径
    DN(mm)    		 标 准 值 参 考 值 电装型号
    L D D1 D2 D6 b f f1 Z-φd Do H 质量（kg）
    1.6 50 230 160 125 100   16 3   4-φ18 590 645 48 DZW10A
    65 290 180 145 120   18 3   4-φ18 590 690 60 DZW10A
    80 310 195 160 135   20 3   8-φ18 590 715 65 DZW20A
    100 350 215 180 155   20 3   8-φ18 590 770 71 DZW20A
      125 400 254 210 185   22 3   8-φ18 590 780 119 DZW30A
    150 480 280 240 210   24 3   8-φ23 590 810 210 DZW45A
    200 600 335 295 265   26 3   12-φ23 810 967 320 DZW60A
    250 650 405 355 320   30 3   12-φ25 810 1143 550 DZW90A
    300 750 460 410 375   30 4   12-φ25 830 1292 785 DZW120A

    公称压力
    PN(MPa)    		 公称通径
    DN(mm)    		 标 准 值 参 考 值 电装型号
    L D D1 D2 D6 b f f1 Z-φd Do H 质量(kg)
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50 DZW10A
    64 290 180 145 120   22 3   8-φ18 590 590 65 DZW10A
    80 310 195 160 135   22 3   8-φ18 590 715 67 DZW20A
    100 350 230 190 160   24 3   8-φ23 590 770 73 DZW20A
    125 400 270 220 188   28 3   8-φ25 590 780 127 DZW30A
    150 480 300 250 218   30 3   8-φ25 810 810 215 DZW45A
    200 600 360 310 278   34 3   12-φ25 810 967 322 DZW60A
    250 650 425 370 332   36 3   12-φ30 830 1143 585 DZW90
    300 750 485 430 390   40 4   16-φ30 830 1292 795 DZW120
    4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61 DZW10A
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75 DZW10A
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84 DZW20A
    100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 1010 DZW30A
    125 400 270 220 188 176 28 3 4.5 8-φ25 590 782 207 DZW45A
    150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226 DZW60A
    200 600 375 320 282 260 38 3 4.5 12-ф30 810 1160 399 DZW90A
    6.4 50 300 175 135 105 88 26 3 4 4-ф23 590 710 64 DZW10A
    65 340 200 160 130 110 28 3 4 8-ф23 590 750 77 DZW20A
    80 380 210 170 140 121 30 3 4 8-ф23 590 785 86 DZW30A
    100 430 250 200 168 150 32 3 4.5 8-ф25 810 8/37 171 DZW45A
    125 500 295 240 202 176 36 3 4.5 8-ф30 810 1031 243 DZW60A
    150 550 340 280 240 204 38 3 4.5 8-ф34 830 1066 296 DZW90
    200 650 405 345 300 260 44 3 4.5 12-ф34 830 1213 420 DZW120
    10.0 50 300 195 145 112 88 28 3 4 4-ф25 590 714 81 DZW20A
    65 340 220 170 138 110 32 3 4 8-ф25 590 734 102 DZW30A
    80 380 230 180 148 121 34 3 4 8-ф30 810 847 175 DZW45A
    100 430 265 210 172 150 38 3 4.5 8-ф30 810 950 194 DZW60A
    125 500 310 250 210 176 42 3 4.5 8-ф34 830 1142 285 DZW90
    150 550 350 290 250 204 46 3 4.5 12-ф34 830 1240 450 DZW120
    200 650 430 360 312 260 54 3 4.5 12-ф41 830 1425 850 DZW180
    16.0 50 300 215 165 132 88 36 3 4 8-ф25 590 562 92 DZW30A
    65 340 245 190 152 110 44 3 4 8-ф30 810 743 165 DZW45A
    80 380 260 205 168 121 46 3 4 8-ф30 830 820 216 DZW90
    100 430 300 240 200 150 48 3 4.5 8-ф34 830 935 238 DZW120
    125 500 355 285 238 176 60 3 4.5 8-ф41 870 1180 490 DZW180
    150 550 390 310 270 204 66 3 4.5 12-ф41 870 1290 647 DZW250
    200 650 480 400 345 260 78 3 4.5 12-ф48 1075 1495 1120 DZW350
