  • 一、d941X-10C-DN50中线法兰电动蝶阀

    上海湖泉阀门集团有限公司d941X-10C-DN50中线法兰电动蝶阀连接方式法兰式,密封形式主要有橡胶密封,电动蝶阀通过电源信号来控制蝶阀的开关。该电动蝶阀产品可用做管道系统的切断阀,控制阀和止回阀。附带手动控制装置,一旦出现电源故障,可以临时用手动操作,不至于影响使用。该蝶阀优点设计新颖、合理,结构,重量轻,启闭迅速,操力矩小,操作方便,省力灵巧。可以任何位置安装、维修方便。密封件可以更换,密封达到双向密封零泄漏。密封材料耐老化、,使用寿命长等特点。

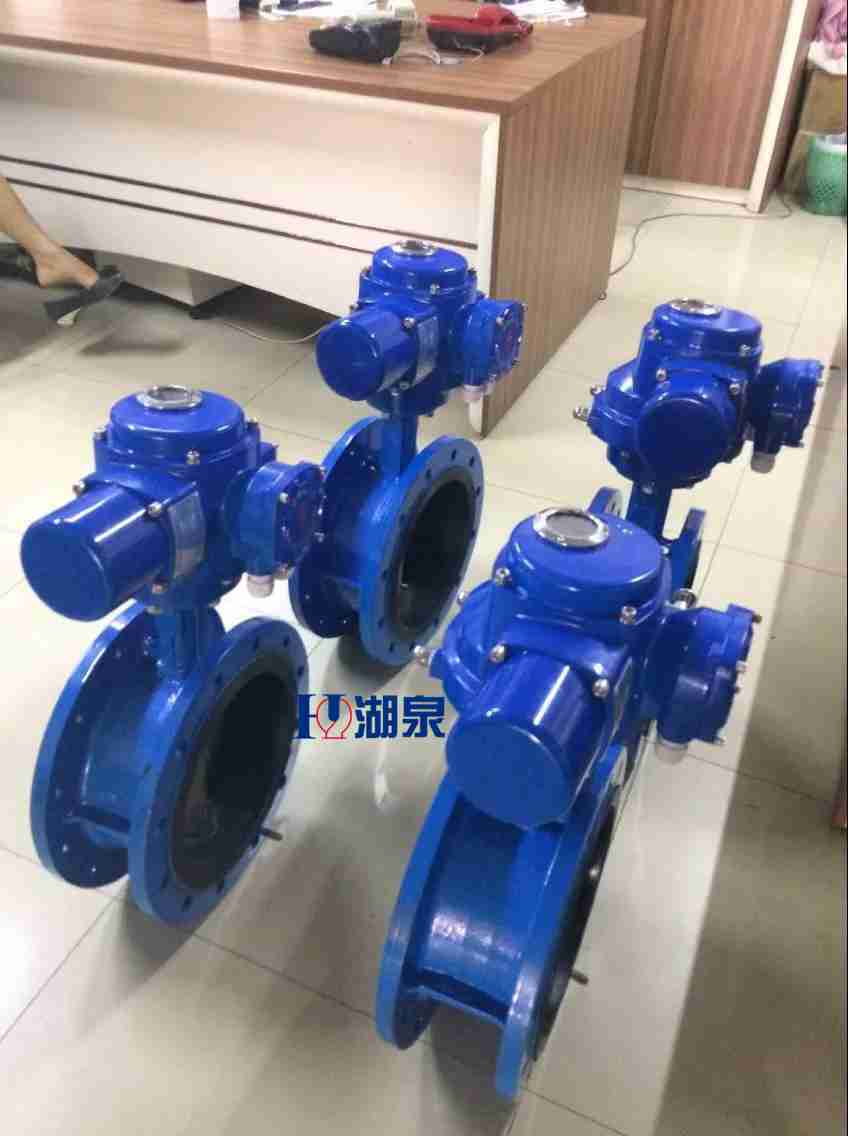

    d941X-10C-DN50中线法兰电动蝶阀

    二、d941X-10C-DN50中线法兰电动蝶阀产品技术参数

    dn50电动蝶阀
    零件名称 材料
    阀体 各种橡胶、聚四氟
    蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
    密封圈 球墨铸钢、铸钢、合金钢、不锈钢
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨

  • 公称通径 结构
    长度
    外形尺寸(参考值) 连接尺寸(标准值) 参考
    重量
    0.6MPa
    mm inch L H H0 A B D D1 D2 n-d
    50 2 108 63 306 180 200 140 110 88 4-14 13
    65 21/2 112 70 321 180 200 160 130 108 4-14 14
    80 3 114 83 346 180 200 190 150 124 4-18 15.5
    100 4 127 105 387 180 200 210 170 144 4-18 19.5
    125 5 140 115 411 180 200 240 200 174 8-18 25.5
    150 6 140 137 447 270 280 265 225 199 8-18 28.5
    200 8 152 164 572 270 280 320 280 254 8-18 48
    250 10 250 206 646 270 280 375 335 309 12-18 69
    300 12 270 230 738 380 420 440 395 363 12-22 91
    350 14 290 248 761 380 420 490 445 413 12-22 110
    400 16 310 289 877 450 470 540 495 463 16-22 140
    450 18 330 320 938 480 490 595 550 518 16-22 180
    500 20 350 343 993 480 490 645 600 568 20-22 215
    600 24 390 413 1131 480 490 755 705 667 20-26 290
    700 28 430 478 1476 640 660 860 810 772 24-26 560
    800 32 470 525 1533 640 660 975 920 878 24-30 910
    900 36 510 585 1655 750 860 1075 1020 978 24-30 1500
    1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1750
    1200 48 630 755 1995 850 900 1405 1340 1292 32-33 2180
    1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 2400
    1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 2870
    1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 3380
    2000 80 950 1250 3100 1100 980 2265 2180 2180 48-42 4010
