产品展示Products show

对夹蝶阀阀门首页 > 产品展示 > 蝶阀 > 对夹蝶阀 >

产品名称：手动蝶阀D71X-16Q DN125 GB/T32808[ 2024-08-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

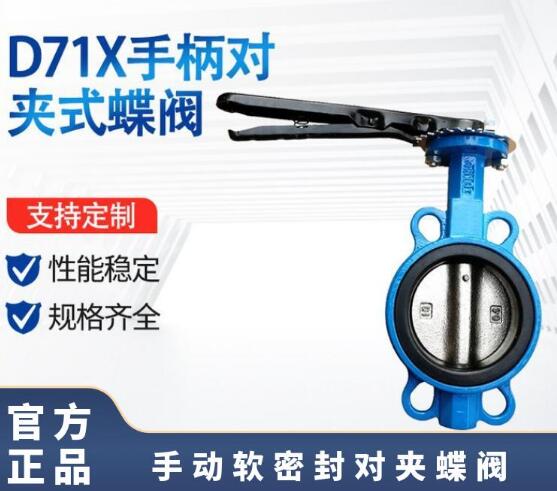

一、手动蝶阀D71X-16Q DN125 GB/T32808产品概述

D71X对夹式橡胶软密封蝶阀是阀门研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、产品特点手动蝶阀D71X-16Q DN125 GB/T32808

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
5、蝶板采用框架结构，强度高，过流面积大，流阻小。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

三、手动蝶阀D71X-16Q DN125 GB/T32808主要技术参数

D71X对夹式橡胶软密封蝶阀PN6～PN16主要技术参数
公称通经DN（mm)	50～2000		50～1600
公称压力PN（Mpa)	0.6	1.0	1.6
密封试验(Mpa)	0.66	1.1	1.76
强度试验(Mpa)	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动
