产品名称：D941F46、D971F46电动衬氟蝶阀[ 2013-10-29 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

产品概述：

电动衬氟蝶阀又开关型和智能型二种，衬氟蝶阀与电动执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大，特别适合于截至是粘稠、含颗粒、纤维性质的场合。目前该蝶阀广泛应用于食品、环保。轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点：

1、本阀采用双偏心结构，具有越管越紧的密封功能，密封性能可靠。

2、密封副材料选用不不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、四氟密封即可位于阀体上，也可以位于蝶板上，可适用不同特点的截至，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用不同介质。

6、本电动蝶阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。

产品技术参数：

D941F46、D971F46电动衬氟蝶阀主要技术参数
公称通径DN（mm）	50~500		50~500
公称压力PN（MPa）	0.6	1.0	1.6
密封试验（MPa）	0.66	1.1	1.76
强度试验（MPa）	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃~90℃ 氟橡胶：-20℃~200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	电动
可配电动执行器	JL系列、JLQ系列

产品零部件材料：

D941F46、D971F46电动衬氟蝶阀主要零件材料
零部件	材料
阀体	WCB、QT450-10、HT200、HT250、1Cr18Ni9
蝶板	WCB、QT450-10、HT200、HT250、1Cr18Ni9
阀轴	2Cr13
密封面	四氟
填料	柔性石墨

产品执行标准：

D941F46、D971F46电动衬氟蝶阀主要执行标准
制造标准	GB/T122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T13927-92

产品订货须知：

一、①电动衬氟蝶阀产品名称与型号②电动衬氟蝶阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海湖泉的电动衬氟蝶阀型号，请按电动衬氟蝶阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

感谢您访问我们的网站【http://www.aiqupu.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务

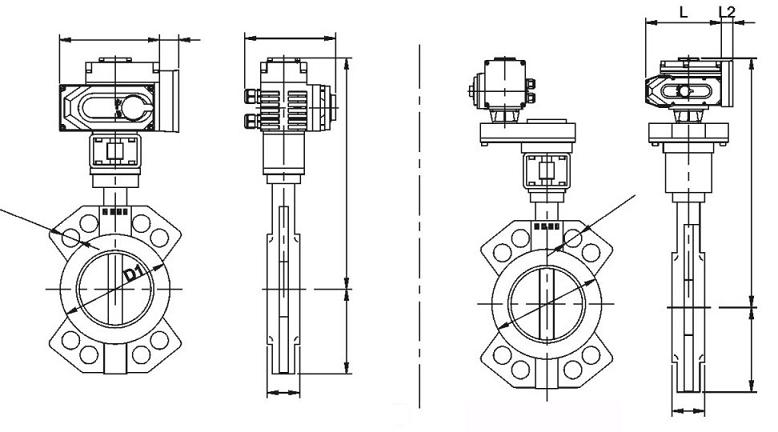

产品外形及连接尺寸：

D941F46、D971F46电动衬氟蝶阀主要外形及连接尺寸
通径	L	L2	B	B1	B2	H1	H2	D2	Z-ΦD	执行器机构选配（常温常压）
50	161	40	145	83.5	42.6	70	297	125	4-18	JL-005	JLQ-005
65	161	40	145	83.5	45.6	80	310	145	4-18	JL-005	JLQ-005
80	161	40	163	75	45.6	92	331	160	8-18	JL-008	JLQ-008
100	188	40	163	75	51.6	107	348	180	8-18	JL-010	JLQ-010
125	188	40	211	92.5	55.6	121	428	210	8-18	JL-015	JLQ-015
150	268	40	211	92.5	55.6	134	447	240	8-22	JL-020	JLQ-020
200	268	40	211	92.5	59.6	170	481	295	8-22	JL-040	JLQ-050
250	268	40	211	92.5	67.6	208	520	355	12-26	JL-060	JLQ-060
300	268	40	211	92.5	77.6	240	548	410	12-26	JL-080	JLQ-080
350	268	40	211	92.5	79	265	523	470	16-26	JL-100	JLQ-120
400	268	40	211	92.5	105	297	615	525	16-30	JL-200	JLQ-200
450	268	40	250	119	112	331	819	585	20-30	JL-300	JLQ-300
500	268	40	250	119	129	361	847	650	20-33	JL-400	JLQ-400
