产品名称：电动弹性座封闸阀Z945X-10/16Q DN400（用在什么地方）[ 2023-12-14 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸

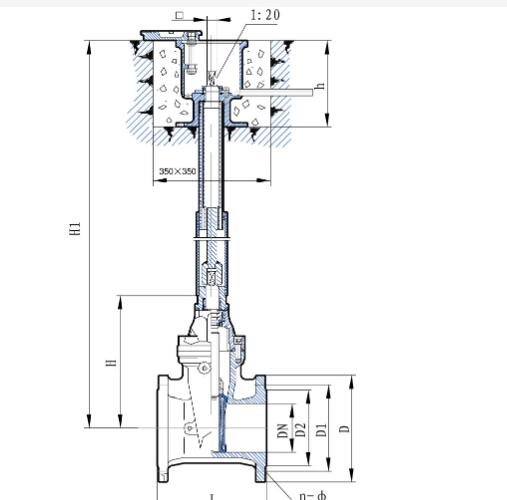

结构图片

一、电动弹性座封闸阀Z945X-10/16Q DN400介绍

上海湖泉阀门集团有限公司Z945X电动弹性座封闸阀属于闸阀系列的一种阀门,Z945X电动弹性座封闸阀可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制.具有灵敏、可靠、安装方便等优点。可根据用户的要求配装各种电动执行机构,实现远距离控制及自动控制.具有灵敏、可靠、安装方便等优点。可广泛用于自来水、污水、建筑、石油、化工、食品...整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象。
电动弹性座封闸阀Z945X-10 DN400

二、电动弹性座封闸阀Z945X-10/16Q DN400特点

1、采用整体包胶，其良好的覆着性能与的几何尺寸，密封，寿命长。
2、阀体采用球铁制成，重量轻，安装方便。
3、阀座底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更。
4、内腔采用环氧树脂涂装，腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。

三、电动弹性座封闸阀Z945X-10/16Q DN400技术参数

名称	材料
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁外覆三元乙丙或橡胶
内六角螺栓	碳化处理
密封圈	橡胶
阀盖	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
"O"形密封圈	橡胶
止推轴承	锡青铜
螺栓	不锈钢
压盖	球墨铸铁、铸钢
尘罩	橡胶
手轮（传动帽）	可锻铸铁

公称通径	L	D1	D2			D3			Hmax	B	F	N-φd		螺栓
公称通径	L	D1	1.0Mpa	1.6Mpa		1.0Mpa		1.6Mpa	Hmax	B	F	1.0Mpa	1.6Mpa	1.0Mpa	1.6Mpa
50	178	99	125			165			340	19	3	4-19		M16
65	190	118	145			185			370	19	3	4-19		M16
80	203	132	160			200			410	19	3	8-19		M16
100	229	156	180			220			450	19	3	8-19		M16
125	254	184	210			250			480	19	3	8-19		M16
150	267	211	240			285			550	19	3	8-23		M20
200	292	266	295			340			630	20	3	8-23	12-23	M20
250	330	319	350		355	405			750	22	3	12-23	12-28	M20	M24
300	356	370	400		410	460			820	24.5	4	12-23	12-28	M20	M24
350	381	429	160		470	520			980	26.5	4	16-23	16-28	M20	M24
400	406	480	515		525	58			1010	28	4	16-28	16-31	M24	M27
450	432	530	565		585	640			1270	30	4	20-28	20-31	M24	M27
500	457	585	620		650	715			1270	31.5	4	20-28	20-34	M24	M30
600	508	685	725		770	810	840		1390	36	5	20-31	20-37	M27	M33
