电动闸阀阀门首页 > 产品展示 > 闸阀 > 电动闸阀 >

产品名称：dn15/20/25/40/50/80电动闸阀[ 2020-04-01 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、dn15/20/25/40/50/80电动闸阀详细介绍

    上海湖泉dn15/20/25/40/50/80电动闸阀由多回转电动执行器和闸阀组成，实现远程控制阀门的打开或关闭，它工作以电力为能源，通过电能带动电机正反转起闭阀门，它通径范围：DN50~DN800，使用温度：≤ 100℃主要适用于石油、化工、水力、火力电站各种系统的管路上，也应用于污水、造纸、化工、煤炭、造纸行业等领域。

    二、dn15/20/25/40/50/80电动闸阀特点

    1、响应灵敏，安全可靠，并能控制其流量的装置。
    2、结构紧凑、道流畅，流阻系数小。
    3、闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、寿命长。
    4、阀杆经调质及表面氮化处理，有良好的耐磨性、抗腐蚀性。
    5、密封面采用不锈钢和硬质合金，使用寿命长。
    6、采用柔性石墨填料板、密封可靠、操作轻便灵活。
    7、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。

    三、dn15/20/25/40/50/80电动闸阀制造标准

    1．设计制造按GB/T 12234-89
    2、结构长度按GB/T 12221-89
    3、法兰连接尺寸按：JB/T 79-94
    4、阀门检查和试验按GB/T 13927-92

    四、dn15/20/25/40/50/80电动闸阀主要标准

    （1）GB12232-89〈〈通用阀门  法兰连接铁制闸阀〉〉
    （2）GB12234-89〈〈通用阀门  法兰和对焊连接钢制闸阀〉〉
    （3）JB/T53162-94〈〈闸阀  产品质量分等〉〉
    （4）JB/Z243-85〈〈闸阀  静压寿命试验规程〉〉JB/T82.2-94

    五、dn15/20/25/40/50/80电动闸阀的安装

    （1）应直立安装，即阀杆处于垂直的位置，手轮在顶部。
    （2）带传动机构的闸阀（如齿轮传动，电动等）均应按产品使用说明的规定安装。
    （3）电轮传动机构不允许作起吊用，并严禁碰撞。

    六、dn15/20/25/40/50/80电动闸阀主要零部件材料

    阀体阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    零件名称 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    阀杆 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2
    填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织
    垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE
    压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2
    填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

  • 七、dn15/20/25/40/50/80电动闸阀主要外形连接尺寸


    公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值 电装型号
    L D D1 D2 b f n-φd L1 H 质量(kg)
    1.6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A
    65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A
    80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A
    100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A
    150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A
    200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A
    250 450 405 355 320 30 3 12-φ25 810 1409 310 DZW45A
    300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60
    350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90
    400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20
    450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80
    500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250
    600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250
    2.5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A
    65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A
    80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A
    100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A
    150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A
    200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A
    250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A
    300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A
    350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90
    400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20
    450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20

  • 八、dn15/20/25/40/50/80电动闸阀主要结构图

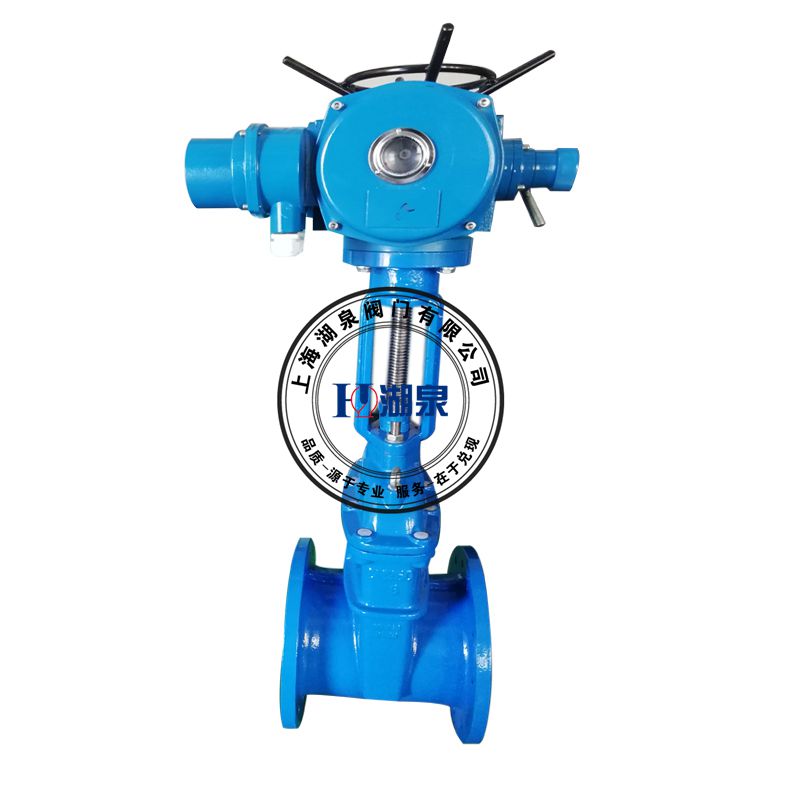

    dn15/20/25/40/50/80电动闸阀
