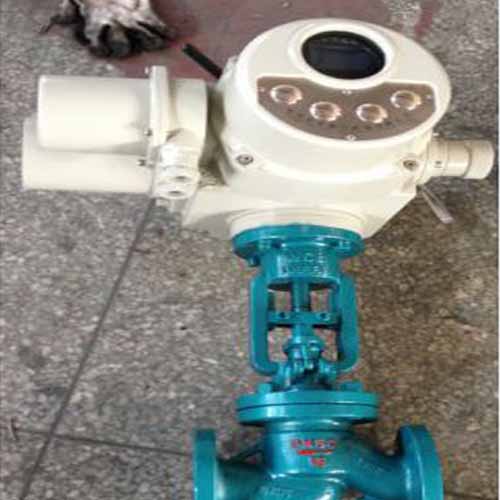

产品名称：DKJ941T电动真空截止阀[ 2015-05-21 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、DKJ941T-10C-DN65电动真空截止阀产品介绍：

      DKJ941H法兰连接电动真空截止阀，该系列阀门适用于工作温度≤425℃和≤550℃，工作介质为水、空气、蒸汽的管路上，作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统，起到真空密封隔离作用。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

二、DKJ941T电动真空截止阀的特点：

　　1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

　　2、开闭较省力。

　　3、介质流向不受限制 , 不扰流、不降低压力。

　　4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

　　闸阀的缺点如下：

　　1、密封面之间易引起冲蚀和擦伤，维修比较困难。

　　2、外形尺寸较大，开启需要一定的空间，开闭时间长。

　　3、结构较复杂。

三、DKJ941T电动真空截止阀工作原理：

A、开启过程

1、在关闭位置，阀体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

B、关闭过程

1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和闸板同时旋转90°。

3 、快要关闭时闸体已在与阀座无接触的情况下旋转了90°。

  4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

四、DKJ941T电动真空截止阀设计与制造标准　　

●设计与制造：GB/T12234、API600

●法兰尺寸：JB/T79/GB/T9113

●压力温度：ANSI/B16.34 、GBT9131

●结构长度：GB/T12221GB/T15188.1

●对焊连接尺寸：ANSI B16.25 、GB/T12224

●检验与试验：JB/T9092 、GB/T13927

五、DKJ941T电动真空截止阀的安装与维护应注意以下事项：

　手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。

　双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部）。

　带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力）。

　带传动机构的闸阀，按产品使用说明书的规定安装。

　如果阀门经常开关使用 , 每月至少润滑一次。

六、DKJ941T电动真空截止阀用途：

       真空截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
