一、电动截止阀j941h-16c dn350（型号说明书）

上海湖泉阀门集团有限公司电动截止阀 j941h-16c由截止阀与Z型多回转电动执行器组成,有开关型、调节型两种,采用电动执行器控制，不需人力操作，节省人力资源。同时，该产品的设计经过精心优化，具有优良的密封性能，有效防止介质泄漏，确保生产过程中的环境安全。该产品适用于公称压力PN1.6～16MPa,工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

电动截止阀

二、电动截止阀j941h-16c dn350（型号说明书）执行标准

公称压力PN（MPa） Noninal Pressure	1.6	2.5	4.0	6.4	10.0	16.0
壳体强度试验 Shell strength test	2.4	3.75	6.0	9.6	15	24
上密封试验 Back seal test	1.76	2.75	4.4	7.04	11	17.6
密封试验 Sealtest（Mpa）	1.76	2.75	4.4	7.04	11	17.6

三、电动截止阀j941h-16c dn350适用范围

产品类型

Product type

使用介质

Suitable medium

适用温度（℃）

Working temperature

J41H/Y -C型

J941H/Y -C型

水、蒸气、油品

Water，steam，

Oil goods

≤425

J41H/Y -P型

J941H/Y -P型

硝酸类

Nitric acid

≤200

J41H/Y -R型

J941H/Y -R型

醋酸类

Acetic acid

≤200

J41H/Y -I型

J941H/Y -I型

水、蒸气、油品

Water，steam，

Oil goods

≤550

四、电动截止阀j941h-16c dn350主要零部件材料

产品类型

Product tupe

classifcation

零件名称Part name

阀体、阀盖

Body，Bonnet

阀杆

Valve stem

阀瓣

Disc

密封面

Sealing face

阀杆螺母

Yoke nut

填料

Packing

紧固件

Fastener

手轮

Handwheel

J41 -C型

J941 -C型

25.WCB

铬不锈钢

Cr.Stainles

Steel

2Cr13

H：不锈钢

Y：钻基硬质合金钢

H：Stainless steel

Y：Co-based carbide

alloy steel

ZQA19-4

铝青铜

Albronze

柔性石墨

Flexible

graphite

优质碳钢

High-grade

carbon steel

可锻铸钢

Forgeable

cast-ironl

J41 -P型

J941 -P型

铬镍钛钢

Cr.Ni.Ti.steel

铬镍钛钢

Cr.Ni.Ti.steel

铬镍钛钢

Cr.Ni.Ti.steel

铬镍钛钢

Cr.Ni.Ti.steel

ZQA19-4

铝青铜

Albronze

柔性石墨

Flexible

graphite

不锈钢

Stainess steel

可锻铸钢

Forgeable

cast-ironl

J41 -R型

J941 -R型

铬镍钼钛钢

Cr.Ni.Mo.Ti

steel

铬镍钼钛钢

Cr.Ni.Mo.Ti

steel

铬镍钼钛钢

Cr.Ni.Mo.Ti

steel

铬镍钼钛钢

Cr.Ni.Mo.Ti

steel

ZQA19-4

铝青铜

Albronze

柔性石墨

Flexible

graphite

不锈钢

Stainess steel

可锻铸钢

Forgeable

cast-ironl

J41 -I型

J941 -I型

铬钼钢

Cr.Mo.steel

铬钼钢

Cr.Mo.steel

合金钢

Alloy steel

钻基硬质合金钢

Co-based carbide

alloy steel

ZQA19-4

铝青铜

Albronze

柔性石墨

Flexible

graphite

合金钢

All steel

可锻铸钢

Forgeable

cast-ironl

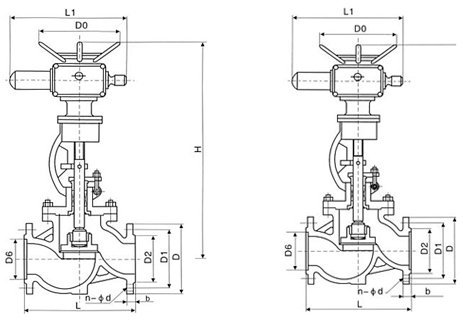

公称压力	通径 DN	主要外形尺寸及连接尺寸(mm)										重量 kg
公称压力	通径 DN	L	D	D1	D2	b-f	f2	z-d	H	L1	L2	重量 kg
PN 1.6 MPa	50	230	160	125	100	18-3	-	4-18	645	590	371	48
	65	290	180	145	120	18-3	-	4-18	690	590	371	90
	80	310	195	160	135	20-3	-	8-18	715	590	371	65
	100	350	215	180	155	22-3	-	8-18	770	590	371	71
	125	400	245	210	185	24-3	-	8-18	780	590	371	119
	150	480	280	240	210	24-3	-	8-23	810	590	371	210
	200	600	335	295	265	26-3	-	12-23	967	810	515	320
	250	650	405	355	320	30-3	-	12-23	1143	810	515	550
	300	750	460	410	375	30-3	-	12-23	1292	830	540	785
PN 2.5 MPa	50	230	160	125	100	20-3	-	4-18	645	590	370	50
	65	290	180	145	125	22-3	-	8-18	690	590	371	62
	80	310	195	160	145	22-3	-	8-18	715	590	371	67
	100	350	230	190	160	24-3	-	8-23	770	590	371	73
	125	400	270	220	188	28-3	-	8-15	780	590	371	127
	150	480	300	250	218	30-3	-	8-15	875	810	515	215
	200	600	360	310	278	34-3	-	12-25	967	810	515	322
	250	650	425	370	332	36-3	-	12-30	1153	830	540	585
	300	750	485	430	390	40-4	-	12-30	1292	830	540	795
PN 4.0 MPa	50	230	160	125	100	20-3	4	4-18	645	590	371	61
	65	290	180	145	125	22-3	4	8-18	690	590	371	75
	80	310	195	160	145	22-3	4	8-18	715	590	371	84
	100	350	230	190	160	24-3	4.5	8-23	770	590	371	101
	125	400	270	220	188	28-3	4.5	8-25	782	810	371	207
	150	480	300	250	218	30-3	4.5	8-25	875	810	515	226
	200	600	375	320	282	38-3	4.5	12-30	1160	810	540	399
