产品名称：J941W-16p dn400防腐蚀电动不锈钢法兰截止阀[ 2023-02-28 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

更多点击：截止阀

一、J941W-16p dn400防腐蚀电动不锈钢法兰截止阀产品介绍

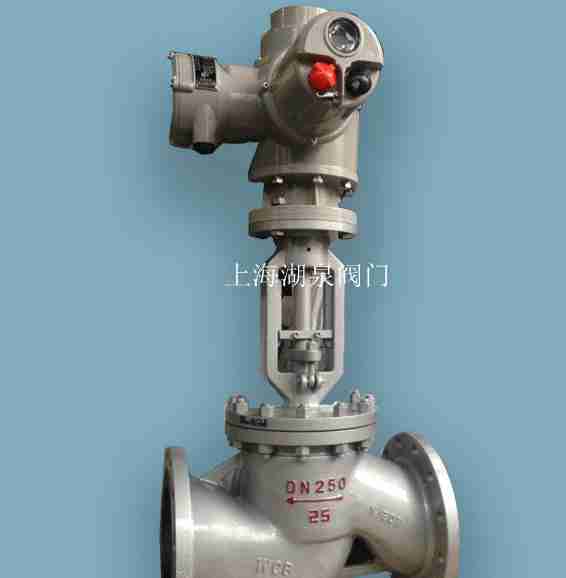

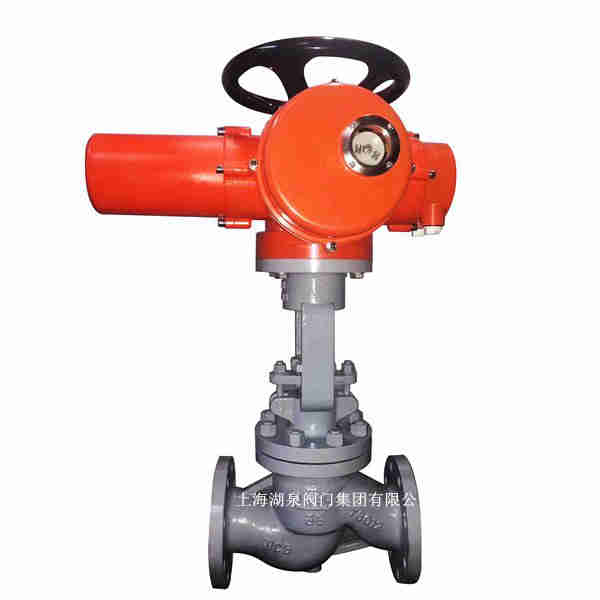

上海湖泉阀门集团有限公司电动截止阀产品公称通径:DN15~DN500 公称压力:PN1.6MPA~32MPA 适用温度:-30℃~800℃ 主要材质:WCB、铬钼钢、铬钼钒钢、304、316不锈钢等产品概述截止阀...启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。电动截止阀只适用于全开和全关，不允许作调节和节流。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

二、J941W-16p dn400防腐蚀电动不锈钢法兰截止阀特点

1、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
2、楔形密封结构。使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠保证。
3、密封面的自清洁结构。不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
4、它的启闭无摩擦。这一功能完了传统阀门因密封面之间相互摩擦而影响密封的问题。
5、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
6、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。

三、J941W-16p dn400防腐蚀电动不锈钢法兰截止阀技术参数

公称压力 Pressure Class	试验压力Testpressure
公称压力 Pressure Class	壳体 Shell	密封（水） Seat(water)	密封（气） Seat(Air)	上密封（水） Back Seat (water)
1.6	2.4	1.8	0.6	1.8

公称压力1.6MPa
DN	L	D	D1	D2	b	f	Z-d	H	Weight
50(DZW10I)	230	160	125	100	16	3	4-18	645	48
65(DZW10I)	290	180	145	120	18	3	4-18	690	60
80(DZW10)	310	195	160	135	20	3	8-18	715	65
100(DZW15)	350	215	180	155	20	3	8-18	770	71
125(DZW20)	400	245	210	185	22	3	8-18	780	119
150(DZW30)	480	280	240	210	24	3	8-23	810	231
200(DZW45)	600	335	295	265	26	3	12-23	967	320
250(DZW60)	650	405	355	320	30	3	12-25	1143	550
300(DZW90)	750	460	410	375	30	3	12-25	1292	785
