电动截止阀阀门首页 > 产品展示 > 截止阀 > 电动截止阀 >

产品名称：电动高压截止阀[ 2019-11-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动高压截止阀详细介绍

    上海湖泉阀门厂生产的电动高压截止阀主要由电动执行器和高压截止阀阀体组成，它的阀门结构为上下结构，具有耐高温和高压的特点。。具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点?？啥苑攀敌性犊亍⒓睾妥远刂啤９惴河糜诘缌?、冶金、石油、化工、造纸、污水处理等行业。

    二、电动高压截止阀主要特点

    它配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。良好的强度、刚度和流通能力，可使用在各种压力、温度及介质的工况当中。

    三、电动高压截止阀主要技术参数

    电源：常规，三相380V（50Hz）
    特殊，三相660V、415V（50Hz、60Hz）；
    单相220V、110V（50Hz、60Hz）
    工作环境：
    环境温度：-20~+60℃（特殊订货-40~+80℃）。
    相对湿度：≤95%（25℃时）。
    防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
    防护等级：IP55（特殊订货IP65、IP67）。
    工作制：短时10分钟（特殊订货30分钟）。


    四、电动高压截止阀主要设计标准

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材 料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标 志 GB/T12220
    供 货 JB/T7928


  • 五、电动高压截止阀主要外形连接尺寸

    4.0MPa DN L D D1 D2 D6 b n-Φd 电装型号 L1 H D0
    凹凸法兰
    MFM
    J941H
    J941Y
    J941W
    40
    40P
    40R
    40I    		 50 230 160 125 100 88 20 4-Φ18 ZDW10 590 645 365
    65 290 180 145 120 110 22 8-Φ18 ZDW10 590 690 365
    80 310 195 160 135 121 22 8-Φ18 ZDW20 590 715 365
    100 350 230 190 160 150 24 8-Φ23 ZDW30 590 770 365
    125 400 270 220 188 176 28 8-Φ25 ZDW45 810 782 470
    150 480 300 250 218 204 30 8-Φ25 ZDW60 810 875 470
    200 600 375 320 282 260 38 12-Φ30 ZDW90 830 1160 550
    6.4MPa 50 300 175 135 105 88 26 4-23Φ ZDW10 590 710 365
    凹凸法兰
    MFM
    J941H
    J941Y
    J941W
    64
    64P
    64R
    64I    		 65 340 200 160 130 110 28 8-Φ23 ZDW20 590 750 365
    80 380 210 170 140 121 30 8-Φ23 ZDW30 590 785 365
    100 430 250 200 168 150 32 8-Φ25 ZDW45 810 837 470
    125 500 295 240 202 176 36 8-Φ30 ZDW60 810 1031 470
    150 550 340 280 240 204 38 8-Φ34 ZDW90 830 1066 550
    200 650 405 345 300 260 44 12-Φ34 ZDW120 830 1213 550

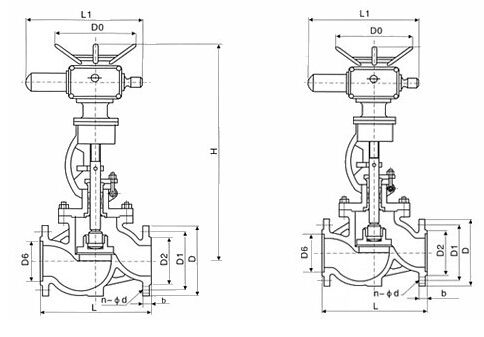

  • 六、电动高压截止阀产品结构图


    电动高压截止阀原理图
