产品名称：Q941F-16P dn65不锈钢法兰电动球阀[ 2022-08-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、Q941F-16P dn65不锈钢法兰电动球阀产品介绍

上海湖泉阀门集团有限公司Q941F-16P dn65不锈钢法兰电动球阀是由电动执行器和不锈钢的球阀组成的控制单元,一种(球体)绕垂直于通道轴旋转90°的阀门, 电动动球阀,智能化电动球阀,不锈钢电动球阀,电动不锈钢球阀220V电动球阀,24V电动球阀,380V电动球阀，不锈钢电动球阀,不锈钢防爆电动球阀是球阀与电动执行器通过机械的连接而成的, Q941F不锈钢电动球阀品牌供应商,上海湖泉阀门厂家为您提供不锈钢球阀标准、结构图、规格型号、外形尺寸、工作原理及产品说明书。不锈钢电动球阀符合相关制造标准、欢迎来电咨询。

二、Q941F-16P dn65不锈钢法兰电动球阀产品优点

1、适用于两位切断、调节的场合。可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
2、密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。
3、体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
4、流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
5、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及3800VAC电源即可控制运转。

三、Q941F-16P dn65不锈钢法兰电动球阀产品技术参数

电动执行器技术参数		阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4、10MPa
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	碳钢、不锈钢
动作范围	0～90°±5°	阀体材质	碳钢、304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、金属密封
手动操作	附带手柄操作	温度	PTFE≤180℃、PPL≤300℃、金属密封≤400℃
限位	电气、机械二重限位	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)	适用介质	水、石油、粘性流体、浆料、强氧化性介质等
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特点	连线简单，结构紧凑、阻力小、动作稳定

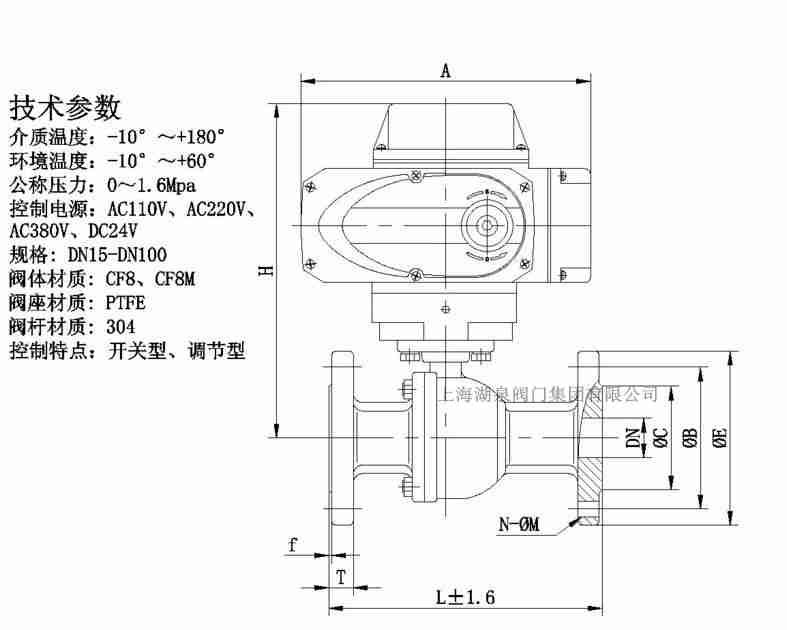

四、Q941F-16P dn65不锈钢法兰电动球阀产品规格尺寸

公称通径DN	L	L1	W	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	119	110	256	95	65	15W	0.1A
20	140	119	110	260	105	75	15W	0.1A
25	150	155	132	266	115	86	15W	0.2A
32	165	155	132	270	136	100	15W	0.2A
40	180	208	165	312	146	110	25W	0.5A
50	200	208	165	325	160	125	25W	0.5A
65	220	208	165	336	180	145	25W	0.5A
80	250	256	211	365	195	160	50W	0.8A
100	280	256	211	400	215/230	180/190	90W	1.0A
125	320	256	211	420	245/270	210/220	90W	1.0A
150	360	288	235	440	280/300	240/250	120W	1.2A
200	400	288	235	470	335/360	295/310	150W	1.2A
