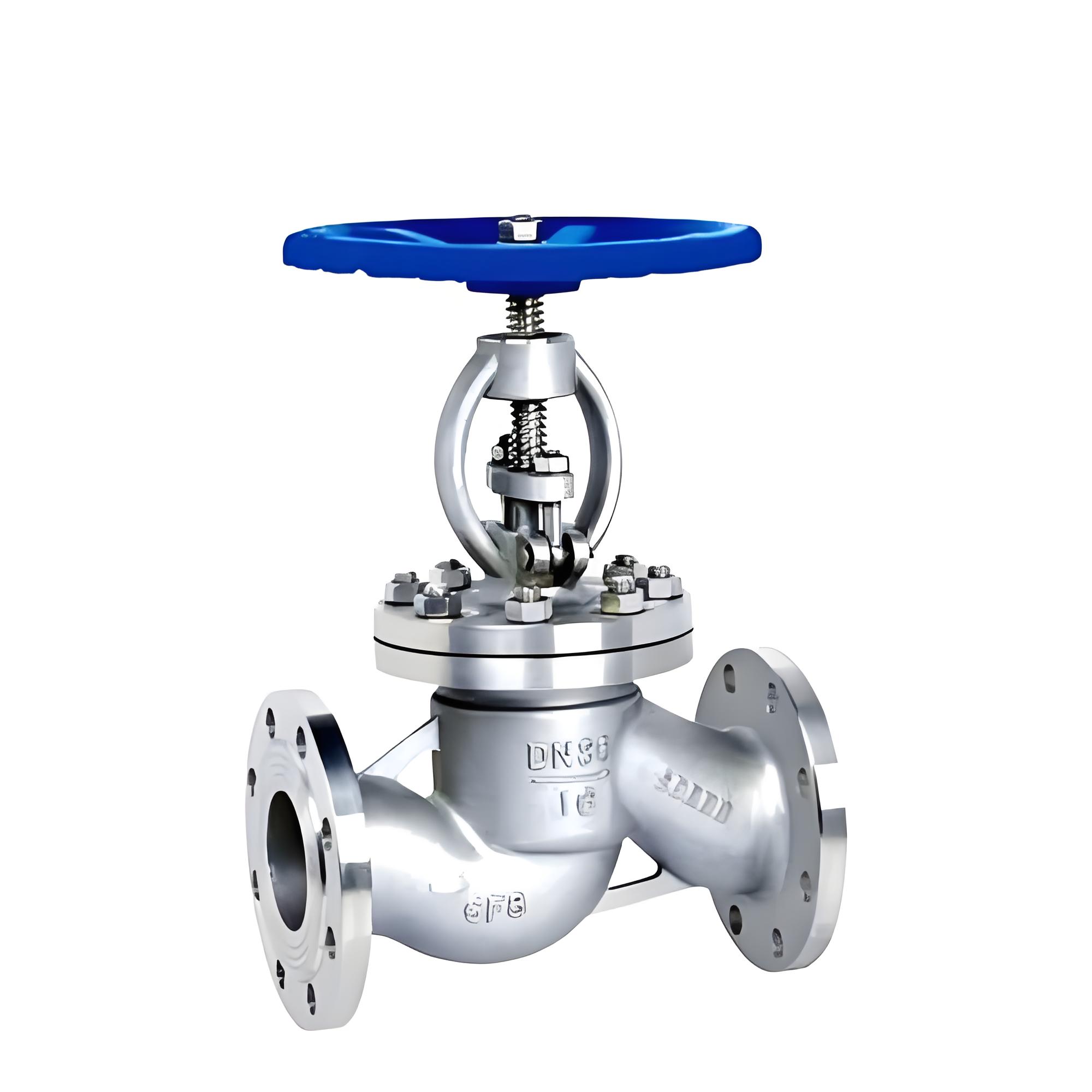

产品名称：上海手动截止阀J41Y-64P DN15产品生产厂家[ 2024-10-18 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、上海手动截止阀J41Y-64P DN15产品生产厂家介绍

    上海湖泉阀门集团有限公司J41H、J41Y、J41W 手动法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.0MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    二、J41Y铬钼钢截止阀生产范围

    型号： J41Y-6I/25I/40I/64I/100I/160I 口径： DN15-DN500
    压力： 1.6MPA-16MPA 材质： 铬钼钢、铬钼钒钢

    三、J41Y铬钼钢截止阀试验压力

    公称压力PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    壳体强度试验 2.4 3.8 6.0 9.6 15 24
    上密封试验 1.8 2.8 4.4 7.0 11 18
    密封试验 1.8 2.8 4.4 7.0 11 18

    四、J41Y铬钼钢截止阀使用范围

    产品类型 适用介质 适用温度(℃)
    J41Y-C型 水、蒸汽、油品 ≤425℃
    J41Y-I型 水、蒸汽、油品 ≤550℃

    五、J41Y铬钼钢截止阀主要零件材料

    产品类型 零件名称
    阀体、阀盖 阀杆 阀瓣 密封面 阀杆螺母 填料 紧固件 手轮
    J41Y-C型 25、WCB 铬不锈钢 2Cr1325 钴基硬质合金钢 铝青铜 柔性石墨 优质碳钢 可锻铸铁
    J41Y-I型 铬钼钢 铬钼钢 合金钢 钴基硬质合金钢 铝青铜 柔性石墨 合金钢 可锻铸铁

  • 公称通径DN 主要外形尺寸和连接尺寸(mm) 重量(kg)
    L D D1 D2 D6 b f f2 z-d H D0 手动
    J41Y-64C  J41Y-64I  J41H-64  J41H-64I
    10 170 100 70 50 35 18 2 4 4-14 198 120 5.7
    15 170 105 75 55 41 18 2 4 4-14 195 140 10
    20 190 125 90 68 51 20 2 4 4-18 228 160 13
    25 210 135 100 78 58 22 2 4 4-18 275 180 14.5
    32 230 150 110 82 66 24 2 4 4-23 325 200 19
    40 260 165 125 95 76 24 3 4 4-23 360 240 25
    50 300 175 135 105 88 26 3 4 8-23 410 280 35
    65 340 200 160 130 110 28 3 4 8-23 450 320 48
    80 380 210 170 140 121 30 3 4 8-23 485 360 56
    100 430 250 200 168 150 32 3 4 8-25 537 400 125
    125 500 295 240 202 176 36 3 4 8-30 631 400 131
    150 550 340 280 240 204 38 3 4 8-34 646 450 157
    200 650 405 345 300 260 44 3 4 12-34 813 500 283
    J41Y-100C  J41Y-100I  J41H-100  J41H-100I
    10 170 100 70 50 35 20 2 4 4-14 198 120 6
    15 170 105 75 55 40 20 2 4 4-14 202 140 11
    20 190 125 90 68 51 22 2 4 4-18 228 160 13.2
    25 210 135 100 78 58 24 2 4 4-18 250 180 14
    32 230 150 110 82 66 24 2 4 4-23 326 220 15
    40 260 165 125 95 76 26 3 4 4-23 359 240 29
    50 300 195 145 112 88 28 3 4 4-25 414 280 49
    65 340 220 170 138 110 32 3 4 8-25 434 320 65
    80 380 230 180 148 121 34 3 4 8-25 547 400 95
    100 430 265 210 172 150 38 3 4.5 8-30 621 450 115
    125 500 310 250 210 176 42 3 4.5 8-34 732 450 149
    150 550 350 290 250 204 46 3 4.5 12-34 84 500 310
    200 650 430 360 312 260 54 3 4.5 12-41 925 550 590
